在工作中如何提高全自動燙金機的燙金工藝?這是一個比較有技術性的問題，提高全自動燙金機的燙金工藝，則是對全自動燙金機操作者熟練度以及專業操作技能的考驗，提高全自動燙金機的燙金機工藝能夠幫助我們更快更好的完成工作，實現資源的節省，利益的最大化，下面我們就來介紹一下在工作中如何提高全自動燙金機的燙金工藝。

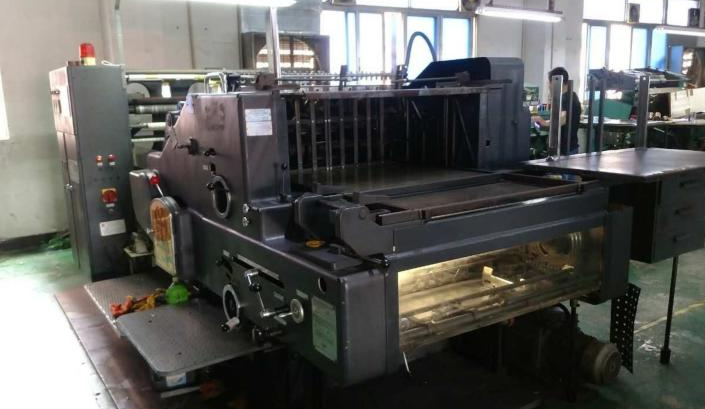

　　提高全自動燙金機的燙金工藝的幾種方法

　　1.選擇合適的承印物

　　可以燙金的承印物很多，通常是紙張，如：銅版紙、白板紙、白卡紙、布紋紙、膠版紙等等。但并不是所有的紙張燙金效果都理想，如果表面粗糙、紙質疏松的紙張，例如對于書刊紙、較差的膠版紙等，由于電化鋁層不能很好地附著在其表面上，特有的金屬光澤不能很好地體現出來，甚至會燙印不上。

　　因此，燙金的承印物應選用質地密實、平滑度高、表面強度大的紙張，這樣才能獲得良好的燙印效果，把特有的電化鋁光澤充分地體現出來。

　　2.根據承印物的不同選擇合適的電化鋁型號

　　電化鋁的結構有5層，即：聚酯薄膜層、脫落層、色層(保護層)、鋁層和膠層。電化鋁型號較多，常見的有l號、2號、8號、12號、15號等。色澤上除了金色以外，還有銀、藍、棕紅、綠、大紅等數十種。選擇電化鋁不僅要選擇合適的色澤，同時還要根據承印物的不同選擇相應的型號。型號不同，其性能和適燙的材料范圍也有所區別。

　　通常情況下，紙制品燙印用得最多的是8號,因為8號電化鋁粘結力適中，光澤度較好，比較適合一般的印刷紙張或者已上光的紙張、漆布燙印。如果在硬塑料上燙印則應選擇其它的相應型號，如15號電化鋁。電化鋁的質量主要是靠目測和手感來把關，如檢查電化鋁的色澤、光亮度以及沙眼等。質量好的電化鋁要求色澤均勻、燙印后光潔、無沙眼。

　　對于電化鋁的牢度和松緊度一般可通過用手揉搓，或用透明膠帶紙試粘其表層進行檢查。如果電化鋁不易脫落，說明牢度、緊度較好，比較適宜燙印細小的文字圖案，燙印時不易糊版;如果輕輕揉搓電化鋁就紛紛脫落，則說明其緊度較差，只能用于圖文比較稀疏的燙印;另外，要注意電化鋁的斷頭，斷頭越少越好。

　　值得注意的是，電化鋁一定要妥善保管，應存放于通風干燥處，不能與酸、堿、醇等物質混放一處，并要有防潮、防高溫、防曬等措施，否則電化鋁會縮短使用期限。

　　3.制作好燙印版

　　燙印版一般有銅版、鋅版和樹脂版，相對來說，銅版最好，鋅版適中，樹脂版稍差。因此，對于精細的燙印，應盡可能用銅版。對于燙印版，要求其表面平整、圖文線條清晰、邊沿光潔、無麻點和毛刺。

　　如果表面略有不平整或輕度擦傷、起毛時，可用精炭輕輕擦拭，使之平整光滑。燙印版腐版深度應略深，至少在0.6mm以上,坡度在70°左右，以保證燙印圖文清晰、減少出現連片和糊版，同時提高耐印率。

　　燙印的文字、線條和圖案的設計很有講究。圖文應盡可能粗細適中、疏密合理，如太小太細，容易缺筆斷劃;太粗太密，則容易糊版。

　　4.控制好燙印溫度

　　燙印溫度對熱熔性有機硅樹脂脫落層和膠粘劑的熔化程度有較大影響，燙印溫度一定不能低于電化鋁耐溫范圍的下限，這是保證電化鋁粘膠層熔化的最低溫度。如果溫度過低，熔化不充分，會造成燙印不上或燙印不牢，使印跡不結實、不完整、缺筆斷劃或者發花;

　　而溫度過高，則熔化過度，致使印跡周圍附著的電化鋁也熔化脫落而產生糊版，同時高溫還會使色層中的合成樹脂和染料氧化聚合，印跡起泡或出現霧斑狀，并且導致鋁層和保護層表面氧化，使燙印產品降低亮度或失去金屬光澤

　　一般來說，電熱溫度應在80～180℃之間調整，燙印面積較大的，電熱溫度相對要高些;反之，則低一些。具體情況應根據印版的實際溫度、電化鋁類型、圖文狀況等多種因素確定，通常要通過試燙找出最適合的溫度，應以溫度最低而又能壓印出清晰的圖文線條為標準。

　　5.要合理掌握燙印壓力

　　燙印壓力與電化鋁附著牢度關系很大。即便溫度合適，如果壓力不足，也無法使電化鋁與承印物粘牢，或產生掉色、印跡發花等現象;反之，如果壓力過大，襯墊和承印物的壓縮變形會過大，產生糊版或印跡變粗。因此應細致調整好燙印壓力。

　　設定燙印壓力時主要應考慮：電化鋁性質、燙印溫度、燙印速度、承印物等。一般來說，紙張結實、平滑度高、印刷的墨層厚實，以及燙印溫度較高、車速慢的情況下，燙印壓力應小一些;反之，則應大一些。

　　另外，與印刷相似，燙印的襯墊也應注意，對于平滑的紙張，如：銅版紙、玻璃卡紙，最好選用硬性的襯墊紙，這樣獲得的印跡比較清晰;相反，對于平滑度差、較粗糙的紙張，襯墊最好軟一些，特別是燙印面積又較大的情況下。

　　最后，燙印壓力一定要均勻，如果試印時發現局部燙印不上或產生花麻，可能是此處的壓力不平，可在該處的平板上墊上薄紙，進行適當調整。

　　6.燙印速度盡可能恒定

　　接觸時間與燙印牢度在一定條件下是成正比的，而燙印速度決定了電化鋁與承印物的接觸時間。燙印速度慢，電化鋁與承印物接觸時間長，粘結就比較牢固，有利于燙印;相反，燙印速度快，燙印接觸時間短，電化鋁的熱熔性有機硅樹脂層和膠粘劑尚未完全熔化，就會導致燙印不上或印跡發花。

　　當然，燙印速度還必須與壓力、溫度相適應，如果燙印速度增加，溫度和壓力也應適當加大。另外，電化鋁本身性能對燙印速度的影響也較大。質量好的電化鋁可以實現快速燙印，這一點國產電化鋁與進口電化鋁差別較大。

　　國產電化鋁通常只適合低速燙印，速度在2000張/h左右,最高一般不超過3000張/h;進口的可以達到8000張/h,甚至更高。但不管速度如何，重要的一點是：燙印速度應盡可能保持相對穩定，不要輕易改變。

　　應在穩定燙印速度的前提下，適當調整燙印溫度與壓力，使燙印效果最佳化，這樣可以減少可變因素，使操作穩定，容易控制燙印質量。

　　在工作中如何提高全自動燙金機的燙金工藝?以上幾點就是提高全自動燙金機的燙金工藝的方法，我們要選對燙金物，控制好溫度，以及燙金機的壓力設置，這些因素都會對燙金好壞的決定性因素。
